多地域多气象行车警示系统
发布日期:2021-08-23 浏览次数:263
一、研制目的
随着经济的发展,汽车作为常见的交通工具已全面普及,在雨、雪、雾、霾、烟、沙尘等微颗粒浓度较大、光线较弱或者夜间的道路环境下,能见度降低,行车安全距离明显下降,尤其是在弯道路面,交通事故频发,给人民群众出行安全带来了极大的风险。
当遇到恶劣天气时,交管部门通常采取封路封道等措施应对,致使大量车辆滞留,增大道路通行压力和交通事故发生率。
在恶劣天气下,如何保持高速公路上行车距离,是保证行车安全的关键所在。为此,我司研制了“多地域多气象行车警示系统”。
二、系统介绍
2.1系统架构

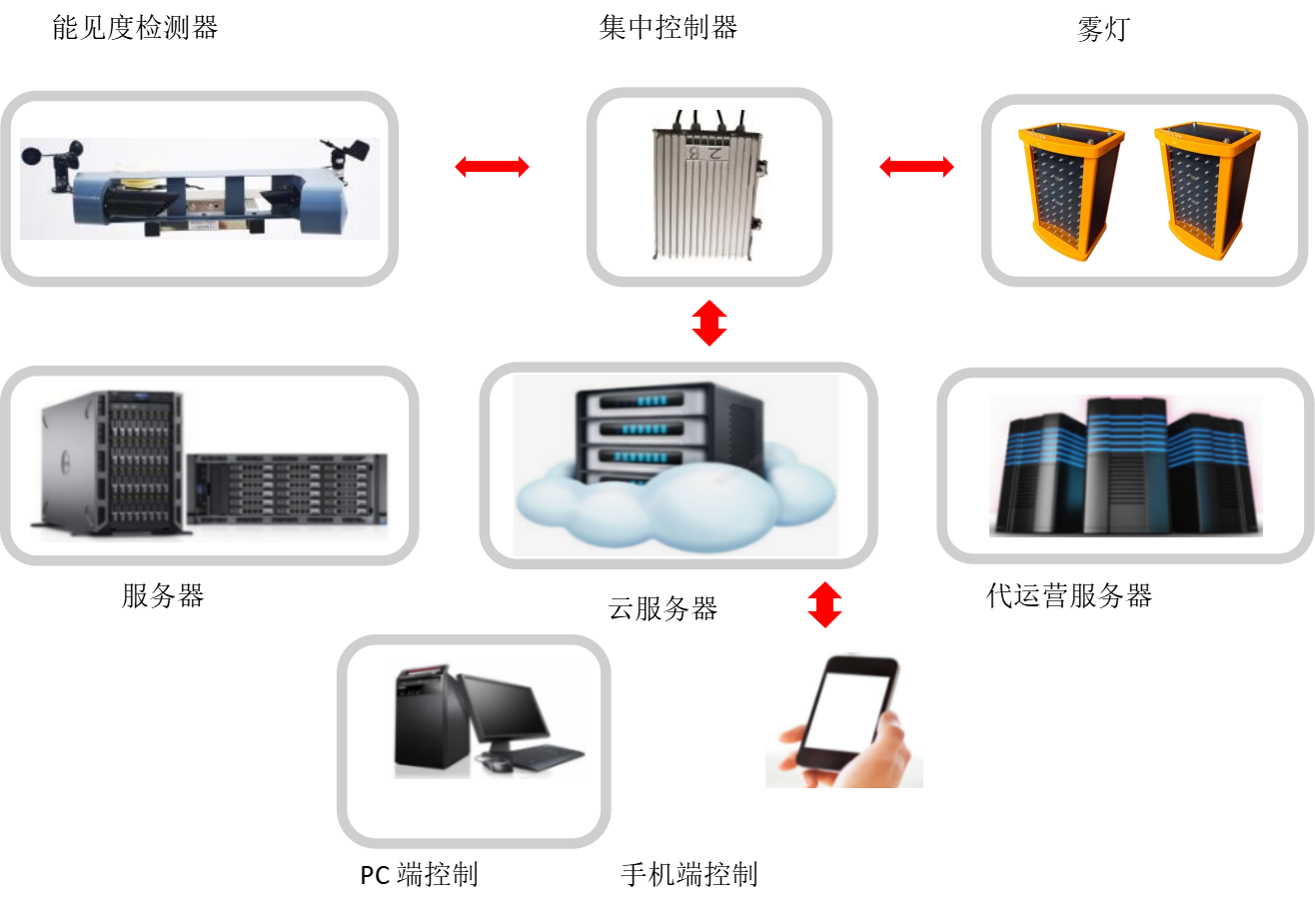

本系统主要由通信卡、信号收发器、手机APP、专利型智能警示灯、专利型防盗安装底座及气象传感器(选装)、警示语音播报装置(选装)、情报板(选装)、路面实时路况监控(选装)等组成,如下图。
2.2主要特点
1) 采集系统采用工业级芯片,精度高,数据准;
2) 手机APP控制,智能化应用,专利型智能警示灯,更适合高速公路业务需求;
3) 模块化设计,使系统维护更便捷;
4) 专利型防盗安装底座,施工简单,便于安装。
2.3主要功能
本系统可根据用户实际需求,用手机APP开启和关闭智能警示灯等产品;
1)内置GPS卫星授时模块同步,利用卫星同步信号使所有产品达到同步闪烁.
2)内置无线模块,利用4G SIM卡使所有产品达到同频闪烁,可通过手机APP操作。两种同步功能可任选一种同步。
✸ 系统可根据路面的实际情况,如弯道路段、团雾路段、隧道口,起雾天气、雨雪天气,手动或自动改变智能警示灯的亮度和闪烁的频率(选装);
✸ 智能警示灯系统具备全程同步闪烁功能;
✸ 系统可根据采集系统采集恶劣天气的数据,自动开启语音播报系统,自动播报警示语音,也可以远程广播呼叫、监听、录音,语音播报(选装);
✸ 系统具备系统联动功能,中心可以与户外警示屏系统、限速标志联动,当发生恶劣天气的情况,自动改变警示信息(选装);
✸ 系统通过检测车辆运行轨迹,自动改变雾灯颜色,实时显示车辆之间的距离;当发生交通事故拥堵,系统自动向监控中心报警(选装);
✸ 系统具备防盗报警功能,智能控制分机如出现门非法开启,可向中心发送报警信号(选装);
✸ 系统具备自动故障检测功能,也可以手动检测警示灯系统(选装)。
2.4主要参数

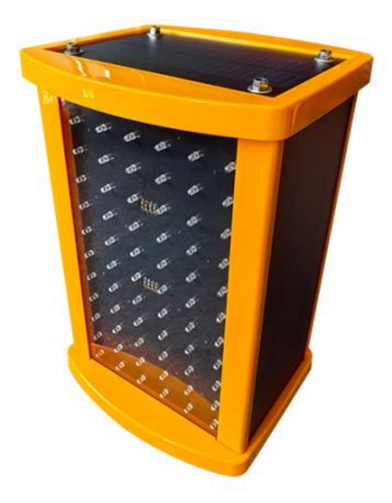

2.4.1 太阳能APP控制型智能警示灯参数(专利产品,仿冒必究)
✸ 输入工作电压:12V/6V
✸ 浓雾时视距:>150m
✸ 功耗:4W
✸ 亮度:>9500cd/㎡,2 档亮度调节
✸ 产品使用寿命:>50000 小时
✸ 工作温度范围:-40~60 摄氏度
✸ 工作湿度范围:0~95%RH
✸ 发光波长:590~596nm
✸ 有效视角:30 度
✸ 太阳能板:17.9V/9V单晶硅太阳能板,寿命>8年
✸ 蓄电池:锂电池/铅酸电池可选
✸ 光源:φ5mm,超高亮度LED(黄),可视距离>1000米
✸ 控制方式:APP远程控制,光控/不光控、全天/晚上同步闪烁可选。
✸ 工作时间:充电8小时工作72小时,连续放电200小时以上
✸ 工作环境:-25℃~+65℃,防护等级IP65
✸ 外壳材质:ABS树脂+高透光性聚碳酸酯PC
2.4.2 市电型智能警示灯参数:
✸ 输入工作电压:DC24V
✸ 功率因素:>0.95;(用于交流供电时)
✸ 功耗:4W
✸ 光源:φ5mm,超高亮度LED(黄)
✸ LED点亮率:>98%,熄灭时不能有残留余光
✸ 发光波长:590-596nm
✸ 有效视角:30 度
✸ 浓雾时视距:>150m
✸ 亮度:>9500cd/㎡,2档亮度调节
✸ 闪烁频率:闪烁周期1-3 秒,占空比75%
✸ 闪烁方式:人工控制常亮或同步闪信号
✸ 产品使用寿命:>50000 小时
✸ 工作温度范围:-40~60 摄氏度
✸ 工作湿度范围:0~95%RH
✸ 显示尺寸:Ф170mm±10mm
✸ 外壳颜色:亚光黑色
✸ 表面处理:喷塑
✸ 外形尺寸:长:220 mm 宽:220 mm 厚度:65mm
✸ 防护等级:IP66,其他防护等级、电气性能按照国家相关标准执行。
2.4.3选装系统:
数据采集精度:能见度测量范围5m~5km,精度±5%;路面积水、积雪、结冰的厚度和路面湿滑系数;光照照度0~100000lux;
测速测量范围:10~250km/h,精度±5%;
限速范围:20~120km/h,间隔为10km/h;
同步响应时间:≤0.1s。
三、应用案例
上述产品已在浙江、江苏等地区使用,实际应用的局部图片如下:
1、弯道路面
太阳能智能警示灯未亮起时路面景象
太阳能智能警示灯亮起后路面景象
2、隧道口路面
太阳能智能警示灯未亮起时路面景象
太阳能智能警示灯亮起后路面景象
3、选装系统:
数据采集系统根据采集到的天气数据,与系统预判的条件进行对比,判定是否为恶劣天气,从而确定是否自动启动恶劣天气车距保持系统;
当恶劣天气车距保持系统启动后,预警屏会自动显示预警信息;语音播报系统会自动启动预警信息广播功能;
当恶劣天气车距保持系统启动后,智能LED系统会自动开启,初始状态为黄色灯闪烁;
当行车通过恶劣天气车距保持系统的路段时,前车通过第一组智能LED灯区域,LED灯由黄色闪烁变为红色,且会持续一定的时间,警示后方车辆注意减速慢行;如下图:
本系统系统根据天气变化,实时自动修改预警屏上的预警信息,并通过警示灯光系统和语音广播系统,从光学和声学上,使车辆驾驶员从视觉和听觉上,接收到安全预警信息,从而提前做出准确的预判和有效的行车动作,使行车车速和车距得到有效的控制,从而使恶劣天气条件下行车安全车距得到保持,以达到避免交通事故发生的目的。
